測量基礎關于公差和測量精度
何謂公差
將以某個基準值為基礎，可允許誤差的最大尺寸與最小尺寸之差稱為“公差”。

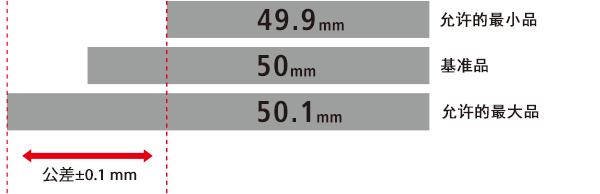

例如，制造長度為50 mm的圓柱，若規定在±0.1 mm的誤差內則為合格品，則可以說“公差為±0.1 mm”。
雖然圖紙上規定了長度為50 mm，但實際制造品基本上都不會剛好是50 mm。高精度的加工設備，野會產生49.997 mm、50.025 mm這種極微小的誤差。
另外，在確認制造品是否為規定長度（50 mm）的測量中，可變因素也會引起測量值產生偏差。氣溫、濕度變化引起的材質膨脹、收縮，因測量?jī)x壓力產生的變形等都屬于變形因素。
如上所述，在制造工序和檢查工序中，必須考慮到相對于設計值的誤差。
若不允許產生誤差，則可以說大部分的制造品都不合格。
以設計值為基礎，在不引起各工序產生偏差的前提下，設定可允許誤差范圍（可維持品質的范圍），即為公差的作用所在。
何謂測量精度
精度指的是表示測量正確程度的標準。
在“該測量?jī)x的精度較高，可獲得預期的測量結果吧”
“測量的精度降低，也許需要進行圖像校正”
等情況下使用。
將該標準適用于測量工序的項目為測量精度。以使用的測量設備精度為基準，判斷得到的準確結果精確程度的尺度（指標）。
測量?jī)x的測量精度越高（＝可更細致的測量），越能進行準確地測量。
公差和測量精度的關系
當制造長度為50 mm、公差為±0.1 mm的圓柱（49.9 mm至50.1 mm為合格）時，假設使用如下所示的測量?jī)x進行檢查。
- 測量?jī)xA：精度± 0.001 mm
- 測量?jī)xB：精度± 0.01 mm
- 測量?jī)xC：精度± 0.03 mm
此時，判斷為合格的范圍分別如下所示。
- 測量?jī)xA：將49.901 mm至50.099 mm判斷為合格
- 測量?jī)xB：將49.910 mm至50.090 mm判斷為合格
- 測量?jī)xC：將49.930 mm至50.070 mm判斷為合格
從上述內容可以得知，測量?jī)x的精度越高，越能獲得更準確的結果。此外，可降低誤將公差內的合格品判斷為不合格的比例。
- 標準品50 mm、公差±0.1 mm時
